Startseite /Produkte/Schottky-Sperrschichtdiode/SMD-Paket 60 V Schottky-Rectifier SS16A Schottky-Diode DO-214AC

SMD-Paket 60 V Schottky-Rectifier SS16A Schottky-Diode DO-214AC

5000 Stück
MOQ
negotiable
Preis
SMD-Paket 60 V Schottky-Rectifier SS16A Schottky-Diode DO-214AC
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Name des Bauteils des Produkts: Schottky-Diode
Paket: DO-214AC (SMA)
Max. VRRM: 60 V
Max. VRMS: 42 V
Max. VDC: 60 V
Max. IF(AV): 1A
SS16A IFSM: 40A
dv/dt (bewertet VR): 10000 V/μs
Grundinformation
Herkunftsort: Shenzhen, Guangdong, China
Markenname: SOCAY
Zertifizierung: REACH,RoHS,ISO
Modellnummer: SS16A
Dokument: Produktbroschüre PDF
Zahlung und Versand AGB
Lieferzeit: 5-8 Arbeitstage
Produkt-Beschreibung

SMD-Paket 60V Schottky-Rectifier SS16A Schottky-Diode DO-214AC



Schottky-Barrierediode DATENLITE:Das System wird von einem anderen System ausgerüstet.1.pdf





SS16A Eigenschaften der Schottky-Diode:

  • Schottky Rectifier SS16A, es hat ein niedriges Profil-Paket
  • Sie wissen, dass es ideal für die automatisierte Platzierung ist
  • Außerdem ist die Rückgewinnungszeit extrem schnell.
  • Schottky-Rectifier SS16A hat geringe Leistungsverluste und hohe Effizienz
  • Nicht nur geringer Vorwärtsspannungsabfall
  • Aber auch die Überspannungsfähigkeit ist hoch.
  • TLHochtemperaturlöten: 260°C/10 Sekunden an den Endgeräten

  • Dieser Schottky-Rectifier SS16A-Bauteil entspricht RoHS 2002/95/1 und WEEE 2002/96/EG.



SS16A Schottky-Dioden physikalische Parameter:

  • Schottky-Rectifier SS16A Gehäuse: JEDEC DO-214AC geformtes Kunststoff
  • Die Anschlüsse: gelötet, gelötbar nach J-STD-002B und JESD22-B102D

  • Sein Polarität: Laserband bezeichnet Kathodenende



SS16A Schottky-Diode Hauptbewertungen und Eigenschaften:

Schottky-Diode IF ((AV) 1.0A
Schottky-Diode VRRM 20 V bis 200 V
SpitzenvorwärtsstromIch...FSM 40A
SBD VF 00,50 V, 0,55 V, 0,70 V, 0,85 V,0.95V
SS16A TIch bin max. 125°C









Schottky-Dioden maximale Nennwerte und thermische Daten (TEine= 25°C, sofern nicht anders angegeben):

Schottky Artikel 2 Symbol SS12Eine SS13Eine SS14Eine SS15Eine SS16Eine SS18Eine SS110Eine SS115Eine SS120Eine Einheit

Schottky Max. wiederholter Spitzenwert

Umspannung

 Schottky V.RRM 20 30 40 50 60 80 100 150 200 V
Schottky-Diode Max. RMS-Spannung Schottky V.RMS 14 21 28 35 42 56 70 105 140 V

Max. Hauptstadt

Sperrspannung

 Schottky V.DC 20 30 40 50 60 80 100 150 200 V

Schottky Max. Durchschnittsvorwärts

Korrekturstrom



 Ich...F(AV) 1 Eine

Schottky-Diode Spitzenvorwärtsstrom



Schottky I.FSM

 40 Eine

Schottky-Diode Spannungsänderungsrate

(bewertet VR)

 dv/dt 10000 V/μs

Schottky Wärmewiderstand(1)

 RθJL 35 °C/W

Schottky-Diode TJ- Ich weiß nicht.SZG

 TJ- Ich weiß nicht.SZG ¥65 bis +125 °C
Anmerkung 1:Schottky istMontiert auf PCB mit 0,2 x 0,2 ′′ (5,0 x 5,0 mm) Kupferplattenflächen.







Schottky-Dioden elektrische Daten (TEine= 25°C, sofern nicht anders angegeben):

Schottky-Diodenartikel Schottky-Bedingungen Symbol SS12A

SS13A ~

SS14A

SS15A ~

SS16A

SS18A ~

SS110A

SS115A ~

SS120A

 Einheit
Sofortige Vorwärtsspannung Schottky IF=1,0A(2) VF 0.50 0.55 0.70 0.85 0.95 V
Schottky-Diode Ir VR=VDC Tj=25°C IR 0.5 mA
    Tj=100°C   5.0
Anmerkung 2: Schottky-Dioden-Impulsprüfung: 300 μs Impulsbreite, 1% Arbeitszyklus.









SS16A Schottky-Dioden:

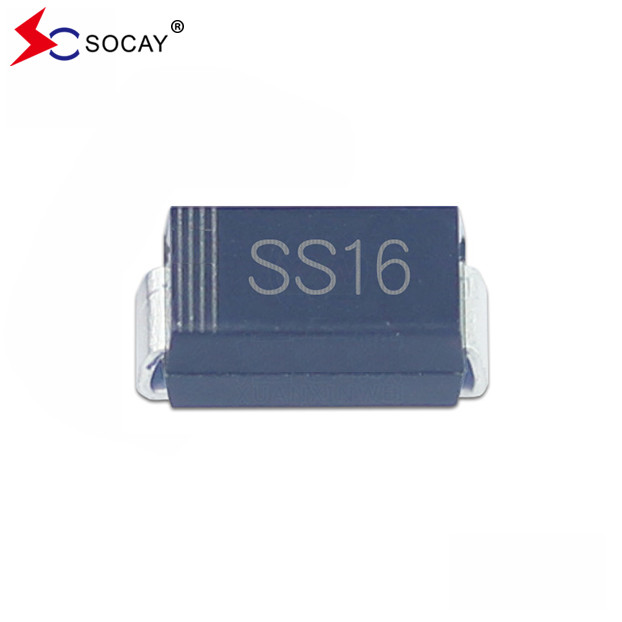

SMD-Paket 60 V Schottky-Rectifier SS16A Schottky-Diode DO-214AC 0







SS16A Schottky-Dioden Anmerkungen:

  • Das Produkt SS16A Schottky-Diode ist für die Verwendung in der allgemeinen Elektronik bestimmt.
  • Produkt SS16A Die Schottky-Diode sollte weniger als die Nennwerte bearbeitet werden; wenn die SS16A überschritten wird, kann dies dauerhafte Schäden verursachen oder latente Ausfallmechanismen einführen.
  • Die absoluten Höchstwerte des SS16A sind Nennwerte und dürfen während des Betriebs nicht überschritten werden.

Ich...F ((AV)Wir empfehlen, dass der Strom des Produktes im schlimmsten Fall nicht mehr als 80% beträgt.

Ich...FSM: Diese Einstufung von SS16A legt den nicht wiederholenden Spitzenstrom fest, der nur für einen abnormalen Betrieb gilt, der während der Lebensdauer des Geräts generell nicht möglich ist.

TJWir empfehlen, dass das Gerät bei einem T-Wert verwendet werden sollte.Jvon 100 °C min.

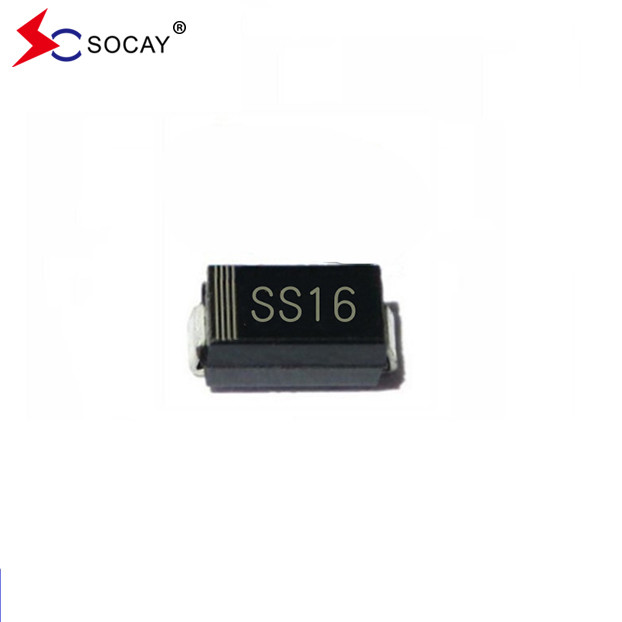

SMD-Paket 60 V Schottky-Rectifier SS16A Schottky-Diode DO-214AC 1





Größe und Tag:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
