Name: SOT23-3L SOT-23 Paket ESD-Array SM712 TVS Diodensicherung von RS485-Empfängern
Brand: SOCAY
SKU: Die Kommission erlässt
Rating: 4.8 (163 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Name: ESD-Arrays

Paket: SOT23-3L

Zeitdauer (max.): 7V/12V

Vbr (Min.): 7.5V/13.3V

Der Wert der Verbrennungsmenge: 1μA

Es ist...: 1mA

Vc (max.) (Ipp=12A/17A): 35V/22V

Cj (max.) (Vr=0V): 75pF

Cj (Typ.) (Vr=Vrwm): 45 pF

Polarität: Bidirektional

Hervorheben:

SOT23-3L ESD-Array

SOT-23 ESD-Array

SM712 TVS Diode

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH RoHS ISO

Modellnummer: Die Kommission erlässt

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Lieferzeit: 5-8 Arbeitstage

Galerie

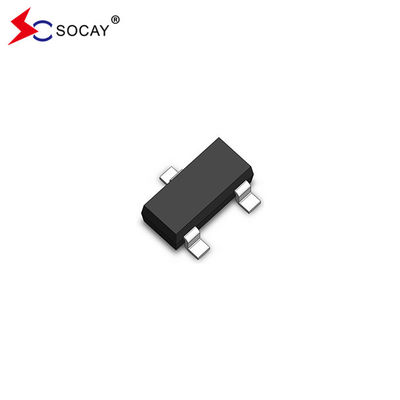

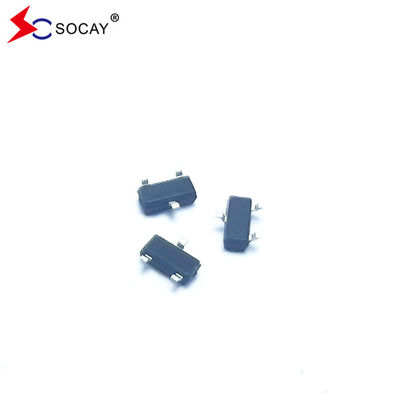

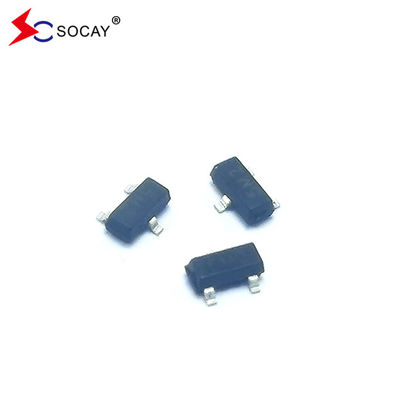

SOT23-3L SOT-23 Paket ESD-Array SM712 TVS Diodensicherung von RS485-Empfängern

Produkt-Beschreibung

SOT23-3L SOT-23 Paket ESD-Arrays SM712 Schutz von RS485-Empfängern

ESD-Arrays DATENBLAT:Ich bin nicht derjenige.1.pdf

ESD-ArraysEigenschaften:

400 Watt Spitzenimpulsleistung (t)_p=8/20 μs)
Schützt zwei Leitungen von -7V bis +12V
Niedrige Kapazität
Niedrige Spannung
Festkörpersilizium-Avalanche-Technologie

Einheitliche Norm (EN 61000-4):

IEC 61000-4-2 (ESD) ±15kV (Luft), ±8kV (Kontakt)
IEC 61000-4-4 (EFT) 40A (5/50ns)

ESD-ArraysAnwendungen:

Schutz von RS-485-Transceivern mit erweitertem Common-Mode-Bereich
Sicherheitssysteme
Automatische Kassenmaschinen
HFC-Systeme
Netzwerke

ESD-Arrays Mechanische Eigenschaften:

JEDEC SOT-23 Paket
Entflammbarkeit der Formverbindungen: UL 94V-0
Verpackung: Klebeband und Rollen pro EIA 481
Menge pro Walze: 3000 Stück

Schaltkreisdiagramm der ESD-Arrays:
SOT23-3L SOT-23 Paket ESD-Array SM712 TVS Diodensicherung von RS485-Empfängern 0

ESDArraysSchematische und PIN-Konfiguration:

ESDArraysAbsolute Höchstratings (T)_Eine= 25°C, sofern nicht anders angegeben):

Ratings	Symbol	Wert	Einheiten
Spitzenimpulsleistung (tp=8/20μs)	PPP	400	W
Blei-Löttemperatur	Zinssatz	260 (10 Sekunden)	°C
Spitzenimpulsstrom (tp=8/20μs)	IPP	17/12	Eine
Betriebstemperatur	TJ	-55 bis +125	°C
Speichertemperatur	TSTG	-55 bis +150	°C

Eigenschaften der IV-V-Kurve:
SOT23-3L SOT-23 Paket ESD-Array SM712 TVS Diodensicherung von RS485-Empfängern 2

Symbol	Parameter
IPP	Maximal umgekehrter Spitzenimpulsstrom
VC	Klemmspannung @ IPP
VRWM	Arbeitsspitzenumkehrspannung
IR	Maximaler Rückflussstrom @ V_RWM
VBR	Ausfallspannung @ IT
IT	Prüfstrom
Wenn	Vorwärtsstrom
VF	Vorwärtsspannung @ IF

ESDArraysElektrische Eigenschaften der Diode (TA = 25°C, sofern nicht anders angegeben):

Parameter	Symbol	Bedingungen	Pins 1 bis 3 und 2 bis 3 (12V TVS)			Pins 3 bis 1 und 3 bis 2 (7V TVS)			Einheiten
			Min.	Typ	Maximal	Min.	Typ	Maximal
Umgekehrte Stand-Off-Spannung	VRWM	Pin 3 bis 1 oder Pin 2 bis 1	- Ich weiß nicht.	- Ich weiß nicht.	12	- Ich weiß nicht.	- Ich weiß nicht.	7	V
Umkehrspannung	VBR	IT = 1mA	13.3	- Ich weiß nicht.	- Ich weiß nicht.	7.5	- Ich weiß nicht.	- Ich weiß nicht.	V
Umgekehrter Leckstrom	IR	VR = VRWM	- Ich weiß nicht.	- Ich weiß nicht.	1	- Ich weiß nicht.	- Ich weiß nicht.	1	μA
Klemmspannung	VC	IPP = 12A, tp = 8/20μs	- Ich weiß nicht.	30	35	- Ich weiß nicht.	- Ich weiß nicht.	- Ich weiß nicht.	V
		IPP = 17A, tp = 8/20μs	- Ich weiß nicht.	- Ich weiß nicht.	- Ich weiß nicht.	- Ich weiß nicht.	18	22	V
Verbindungskapazität	Cj	VR = 0V, f = 1MHz	- Ich weiß nicht.	- Ich weiß nicht.	75	- Ich weiß nicht.	- Ich weiß nicht.	75	pF
		VR = VRWM, f = 1MHz	- Ich weiß nicht.	45	- Ich weiß nicht.	- Ich weiß nicht.	45	- Ich weiß nicht.	pF

SO23-3L Packungsumriss und Abmessungen:
SOT23-3L SOT-23 Paket ESD-Array SM712 TVS Diodensicherung von RS485-Empfängern 3

Symbol	Millimeter		Zentimeter
	- Ich weiß nicht.	Max, du bist ein guter Mann.	- Ich weiß nicht.	Max, du bist ein guter Mann.
Eine	0.900	1.150	0.035	0.045
A1	0.000	0.100	0.000	0.004
A2	0.900	1.050	0.035	0.041
D	2.800	3.000	0.110	0.118
b	0.300	0.500	0.012	0.020
E	2.250	2.550	0.089	0.100
E1	1.200	1.400	0.047	0.055
E	0.950 BSC		0.037 BSC
L	0.300	0.500	0.012	0.020
θ	0°	8°	0°	8°

SOT23-3L SOT-23 Paket ESD-Array SM712 TVS Diodensicherung von RS485-Empfängern 4

Größe und Tag:

Ansprechpartner :	Sun
Telefon :	+8618126201429
Faxen :	86-755-88362681
