Name: SOD-523 ESD Schutzdiodenarray SE12D5V11GW Niedrigspannung 25V
Brand: SOCAY
SKU: Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
Rating: 4.9 (110 reviews)

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Produktbezeichnung: ESD-Arrays

Produkt-Paket: SOD-523

Zeitdauer (max.): 12 V

Vbr (Min.): 14.1V

Der Wert der Verbrennungsmenge: 0.1μA

Es ist...: 1mA

Vc (max.) (Ipp=5A): 25 V

Cj (Art.): 55 pF

Hervorheben:

ESD-Schutzdiodenarray

SOD-523 ESD-Schutzdiode

ESD-Schutzdiode 25V

Grundinformation

Herkunftsort: Shenzhen, Guangdong, China

Markenname: SOCAY

Zertifizierung: REACH RoHS ISO

Modellnummer: Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.

Dokument: Produktbroschüre PDF

Zahlung und Versand AGB

Lieferzeit: 5-8 Arbeitstage

Galerie

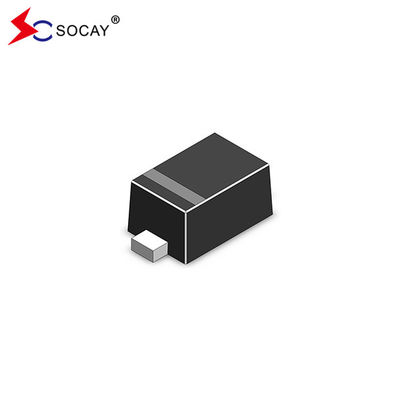

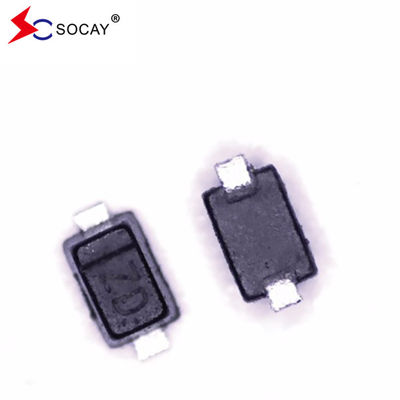

SOD-523 ESD Schutzdiodenarray SE12D5V11GW Niedrigspannung 25V

Produkt-Beschreibung

SOCAY Original-Fabrik-ESD-Schutzdiode SE12D5V11GW Niedrigspannung 25V

ESD-Schutzdiode DATENLITE:Siehe auch:1.pdf

ESD-SchutzdiodeEigenschaften:

Schützt eine E/A-Leitung
Niedrige Spannung
Betriebsspannung: 12 V
Niedriger Leckstrom

ESD-SchutzdiodeAnwendungen:

Mobilfunkgeräte und Zubehör
Portable Elektronik
Server, Notebooks und Desktop-PCs
Anzeigen von Portst

ESD-SchutzdiodeMechanische Eigenschaften:

SOD-523 Packung
Entflammbarkeit der Formverbindungen: UL 94V-0
Menge pro Walze: 3000 Stück
Spulengröße: 7 Zoll

ESD-Schutzdiode Pin-Konfiguration:

SOD-523 ESD Schutzdiodenarray SE12D5V11GW Niedrigspannung 25V 0

ESD-SchutzdiodeAbsolute Höchstratings (T)_Eine= 25°C, sofern nicht anders angegeben):

Symbol	Parameter		Wert	Einheiten
Zinssatz	Blei-Löttemperatur		260 (10 Sekunden)	oC
TSTG	Speichertemperaturbereich		-55 bis +150	oC
Top	Betriebstemperaturbereich		-55 bis +150	oC
	IEC61000-4-2 (ESD)	Luftentladung	± 30	KV
	IEC61000-4-2 (ESD)	Kontakt Entlassung	± 30
	IEC61000-4-4 (EFT)		40	Eine

Eigenschaften der IV-V-Kurve:

Symbol	Parameter
Ich..._PP	Maximal umgekehrter Spitzenimpulsstrom
V_C	Klemmspannung @ I_PP
V_RWM	Arbeitsspitzenumkehrspannung
Ich..._R	Maximale Rückwärtsleckage Strom @ V_RWM
Ich..._T	Prüfstrom
V_B	Ausfallspannung @ I_T
Ich..._F	Vorwärtsstrom
V_F	Vorwärtsspannung @I_F
C	Maximalkapazität @V_R=0V & f=1MHz

ESD-SchutzdiodeElektrische Eigenschaften (TA = 25°C, sofern nicht anders angegeben):

SymbolIch...	Bedingungen	Min.	Typ	Maximal	Einheit
V_R_WM	---	---	---	12.0	V
V_BR	Ich..._T= 1 mA	14.1	---	---	V
Ich..._R	V_R=12V	---	---	0.1	μA
V_C	Ich..._PP=5,0A, tp = 8/20μs	---	---	25.0	V
C_J	V_R= 0V, f = 1MHz	---	55.0	---	pF

ElektrotechnikEigenschaftensKurven:
Abbildung 1. 8/20μs Pulswellenform
SOD-523 ESD Schutzdiodenarray SE12D5V11GW Niedrigspannung 25V 2

Abbildung 2.Positiver 8KV-Anschluss proIEC 61000-4-2

Fig3. Negativ 8 KV Kontakt proIEC 61000-4-2
SOD-523 ESD Schutzdiodenarray SE12D5V11GW Niedrigspannung 25V 4

SOD-523 Packungsumriss und Abmessungen:

Symbol	Millimeter			Zentimeter
	- Ich weiß nicht.	Nein.	Max, du bist ein guter Mann.	- Ich weiß nicht.	Nein.	Max, du bist ein guter Mann.
Eine	1.10	1.20	1.30	0.043	0.047	0.051
B	0.70	0.80	0.90	0.028	0.032	0.035
C	0.50	0.60	0.70	0.020	0.024	0.028
D	0.25	0.30	0.35	0.010	0.012	0.014
J	0.07	0.14	0.20	0.0028	0.0055	0.0079
K	0.15	0.20	0.25	0.006	0.008	0.010
S	1.50	1.60	1.70	0.059	0.063	0.067

SOD-523 ESD Schutzdiodenarray SE12D5V11GW Niedrigspannung 25V 6
