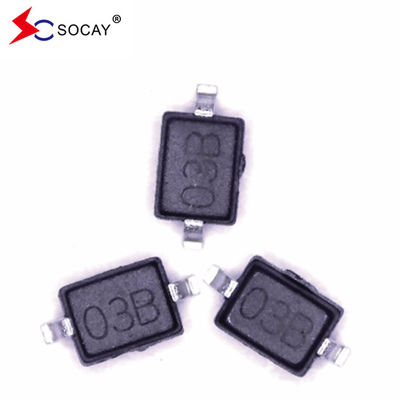

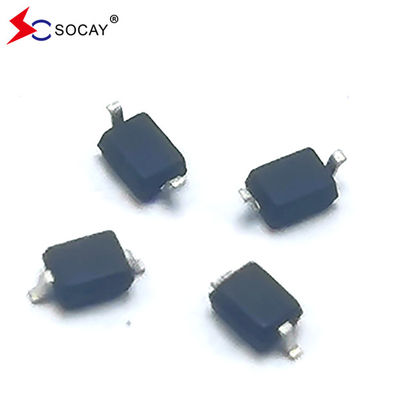

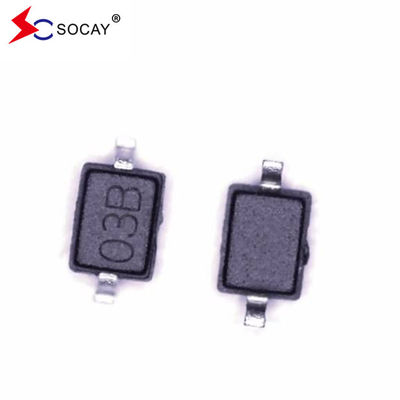

3.3V ESD-Array Übergangsspannungsunterdrücker TVS-Diode zum Schutz vor ESD

3.3V ESD-Schutzdiode SE03D3D01GW Übergangsspannungsschutzgeräte für den ESD-Schutz

ESD-SchutzdiodeDatenblatt:Siehe auch: SE03D3D011.pdf


ESD-SchutzdiodeEigenschaften:

• IEC 61000-4-2 (ESD) ±25kV (Luft),±25kV (Kontakt)
• IEC61000-4-4 (EFT) 40A (5/50ηs)
• Schützen Sie eine E/A-Leitung (bidirektionale)
• Niedrige Spannung
• Betriebsspannung: 3,3 V
• Niedriger Leckstrom

• Die Reaktionszeit beträgt < 1 ns


ESD-SchutzdiodeAnwendungen:

• Handys und Zubehör für Mobiltelefone
• Mikroprozessorbasierte Ausrüstung
• Persönliche digitale Assistenten (PDA)
• Notebooks, Desktops und Server
• Tragbare Geräte
• Peripheriegeräte

• USB-Schnittstelle


ESD-SchutzdiodeMechanische Eigenschaften:

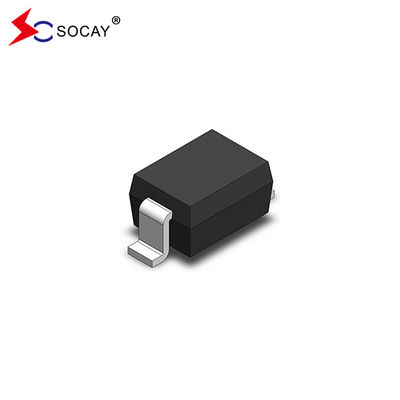

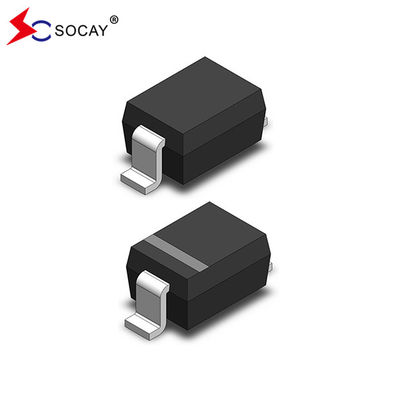

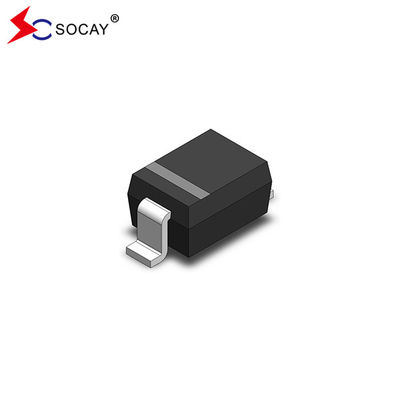

• SOD-323 Paket
• Entflammbarkeit UL 94V-0
• Verpackung: 3000 Stück / Band und Rolle
• Gewährleistete Hochtemperaturlötung: 260°C/10s
• Größe der Rolle: 7 Zoll
• Material: Halogenfrei


ESD-Schutzdiode Pin-Konfiguration:





ESD-SchutzdiodeAbsolute Höchstratings (T)_Eine= 25°C, sofern nicht anders angegeben):






ESD-SchutzdiodeElektrische Eigenschaften (TA = 25°C, sofern nicht anders angegeben):






ElektrotechnikEigenschaftensKurven:
Abbildung 1. Pulswellenform




Fig2.Nicht-wiederholbare Spitzenimpulsleistung vs. Impulszeit



Fig3. Leistungsabbau-Kurve


Fig4.Verbindungskapazität vs.Umkehrspannung.



SOD-323 Packungsumriss und Abmessungen:
